200KVA干式变压器

发布日期：2020/10/24 11:35:16      信息来源：电力变压器      人气：61

　　200KVA干式变压器是户内装置，用于交流50/60赫兹，工作电压500V以下，绝缘耐热等级B级、F级或H级，空气自冷或风冷式，大于630KVA则采用强迫风冷式。200KVA干式变压器与油浸式变压器相比具有安全、经济、可靠、方便等优点。适用于工矿企业、发电厂、机场、高层建筑、地铁等安全防火要求较高的场所。输入电压三相550V/460V/440V/415V/380V，作变换电压，我公司产品采用优质冷轧硅钢片叠积而成，具有体积小，温升低，损耗小，效率高等特点.。

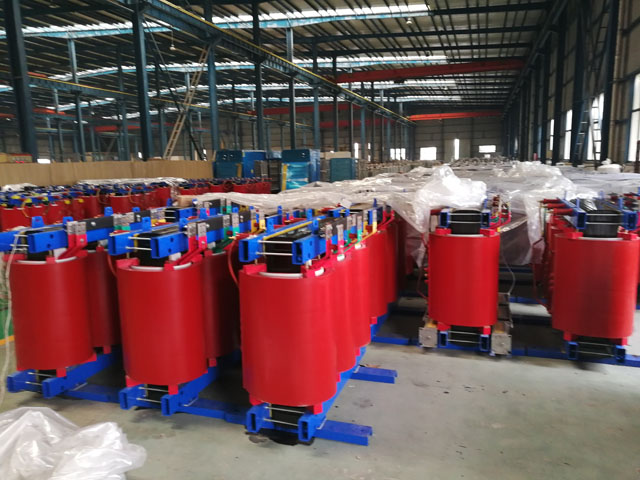

　　200KVA干式变压器详情

　　低损耗：产品空载损耗比SCB10型产品降低30%以上，负载损耗比SCB11型产品降低10%以上，节能效果优异，运行经济，免维护。

　　低噪声：产品噪声水平比现行专业标准JB/T10088-2016《6-220KV级变压器声级》低10-15分贝以上。

　　低局放：树脂混合料采用国外先进的搅拌方法和真空薄膜脱气两种技术，使混合料搅拌均匀，彻底排除了混合料内的气泡。产品仅有极低的局部放电量，可控制在5PC以下。高、低压线圈均在真空和压力下浇注，使树脂绝缘既具有全包封性，又具有层匝间浸清性。浇注体

　　具有致密的固化结构，阻燃、防爆、不污染环境。

　　缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。

　　高机械强度：带填料的树脂使浇注体内的膨胀系数差异小，固化收缩率小，内应力小，固化物的硬度高，在高、低压线圈的内外表面环氧树脂包封层内，放置有预制成型的加强材料，具有尤如钢筋混凝土一样的致密结构，因而机械强度还大于纯环氧树脂，能承受突发短路电动力作用而无损伤。

　　200KVA干式变压器使用条件：

　　1、使用海拔高度：H<1000m

　　2、工作的环境温度：-25+40

　　3、相对湿度：空气在+25时，相对湿度不超过90

　　4、风速：<35m/s

　　5、地震加速度：水平加速度为0.4m/s2

　　6、作场所：无火灾、危险、化学腐蚀级剧烈振动场合

　　200KVA干式变压器特点：

　　1.安全、不易燃烧、防火可直接安装在负荷中心;

　　2.免维护、安装简便、运行成本低;

　　3.防潮性好，可在湿度下正常运行;

　　4.损耗低、噪声低、局部放电量小，损耗通常比相应标准低5%~10%;

　　5.散热好、过载能力强，风冷状况下，可过负载50%;

　　6.运行可靠，有完善的温度保护控制系统，可保证变压器安全运行;

　　7.体积小、重量轻，结构稳定，抗突发短路能力强;

　　环氧树脂浇注干式变压器产品特点

　　安全、防火、无污染，可直接运行于负荷中心。

　　采用德国HTT技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长。

　　低损耗、低噪音，节能效果明显，免维护。

　　散热性能好，过负载能力强，强迫风冷时可提高容量运行。

　　防潮性能好，适应高湿度和其它恶劣环境中运行。

　　可配备完善的温度监测和保护系统。采用智能信号温控系统，可自动监测并巡回显示三相绕组各自的工作温度，可自动启动、停止风机，

　　并有报警、跳闸等功能设置。

　　体积小，重量轻，占地空间少，安装费用低。

　　200KVA干式变压器技术参数：

　　初级电压：460V/440V/415V/380V/220V/200V(客户要求)

　　次级电压：460V/440V/415V/380V/220V/200V(客户要求)

　　工作频率：50/60Hz

　　绝缘等级：T40/B(130℃);T40/F(155℃);T40/H(180℃)@50 Hz & 额定电流

　　抗电强度：P-E 2500V/1分钟无击穿及闪络

　　P-P 2500V/1分钟无击穿及闪络

　　绝缘电阻：≥100MΩ DC500V

　　防护等级：IP00(无防护罩);IP22

　　连结方式：Y/Y ;Y/△;△/Y

　　冷却方式：空气自冷

　　执行标准：GB6450-86 (IEC726-1982)
