干式电力变压器型号和含义

发布日期：2020/11/24 10:12:42      信息来源：电力变压器      人气：34

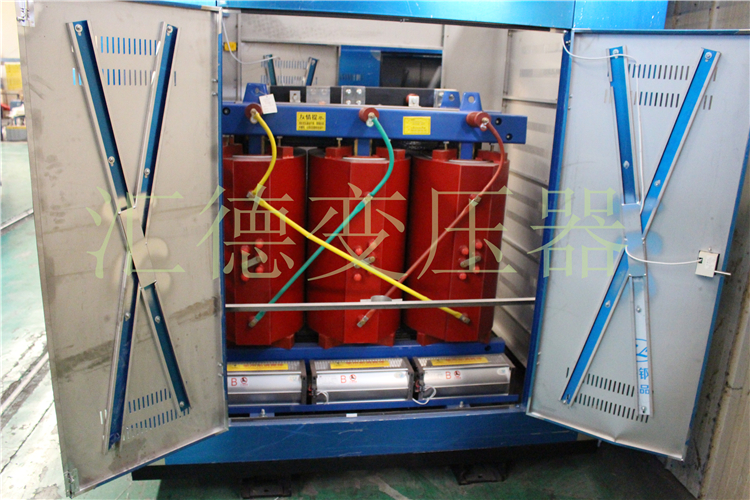

　　Scb9-2000/0.4~0.23Dyn11是干式电力变压器的类型，s表示三相，C是环氧树脂的注入绝缘。B配合电力变压器，2000为容量KVA。0.4-0.23kv低压侧的额定电路电压和额定电压。Dyn 11的连接方式是一次侧三相三角形连接，是低压侧星形连接。低压侧线的电压是11点，低压侧线的电压比高压侧线的电压要早30度。

　　电变压器产品的型号、其他字母的顺序和意义。

　　(1)绕组耦合方案的意思包括独立(非标准)和耦合(o)。

　　(2)相的意思分为单相(d)和三相。

　　(3)绝缘介质绕组，意思点：电力变压器油(不标准)、空气(g)：气体(q)、固体注入型(c)成型：包装型(CR)：耐火液体(R)。

　　(4)自然循环冷却装置(非标准)：空气冷却器(f)：水冷器。

　　(5)油循环方式、意思：自然循环(未显示);强制油循环(P)。

　　(6)绕组数、意义点、双绕组(非标准)、三重绕组、双绕组(f)。

　　(7)电压调整模式、含义点;无励磁电压调整(不标准)：伴随负荷调整(z)。

　　(8)线圈材料的含义包括铜(未标记)、铜箔(b)、铝(L)铝箔(LB)。

　　(9)芯材、含义;电工钢板(非标准);非晶合金(H)。

　　(10)电源隔离(L)电容器
