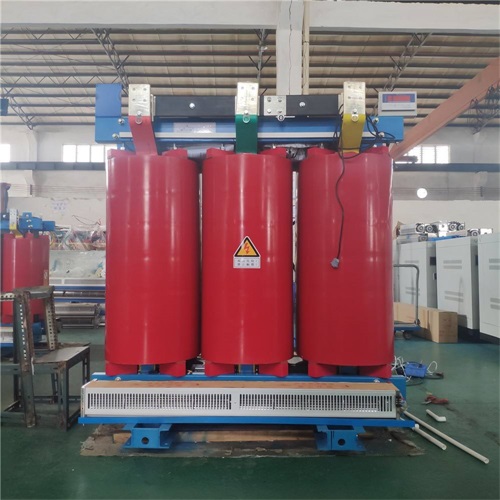

SCB11-50KVA/10KV/0.4KV干式电力变压器安装
  • 产品名称:

    SCB11-50KVA/10KV/0.4KV干式电力变压器安装

  • 录入时间:2020/12/4 15:12:55
  • 咨询电话:0635-8873388
  • 详细说明

  SCB11-50KVA/10KV/0.4KV干式电力变压器使用条件:

timg (38).jpg

  1、使用海拔高度:H<1000m

  2、工作的环境温度:-25℃~+40℃

  3、相对湿度:空气在+25℃时,相对湿度不超过90%

  4、风速:<35m/s

  5、地震加速度:水平加速度为0.4m/s²

  6、作场所:无火灾、爆炸危险、化学腐蚀级剧烈振动场合

  SCB11-50KVA/10KV/0.4KV干式电力变压器干变生产执行的标准和出厂试验执行的标准:

  1、GB1094.1-1996《电力变压器第Ⅰ部分总则》

  2、GB1094.11-2007《电力变压器第Ⅱ部分:干式变压器》

  3、GB/T 10228-2008《干式电力变压器技术参数和要求》及委托要求

  4、GB/T10228—2008《干式电力变压器技术参数和要求》

  5、GB/T7328—1987 《变压器和电抗器的声级测量》

  6、GB4208—2008 《外壳防护等级》(IP代码)

  7、GB/T17211—1998 《干式电力变压器负载导则》

  8、GB10237—1988 《电力变压器绝缘水平和绝缘试验、外绝缘的空气间隙》

  9、GB/T5273—1985 《变压器、高压电器和套管的接线端子》

  10、GBJ148—1990 《电器装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》

  11、GB50510—1992 《电器装置安装工程电气交接试验标准》机械工业部标准:

  12、JB/T501—2006《电力变压器试验导则》

  13、JB/T10088—2004《6~220kV级变压器声级》电力工业部标准:

  14、DL/T572—1995 《电力变压器运行规程》

  15、DL/T573—1995《电力变压器检修导则》

  16、DL/T596—1996 《电力设备预防性试验》

  SCB11-50KVA/10KV/0.4KV干式电力变压器安装:

  1、安装前应阅读本说明书,产品铭牌,产品外形尺寸图以及《99D268干式变压器安装》国家标准图集,了解产品重量,安装方法等内容,准备好相应的起吊设备和工具。

  2、产品安装时,离开墙壁和其他障碍物500mm以上,相邻变压器之间有500mm以上的距离。

  3、变压器带电导体对地的小安全距离应符合GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》的规定。

  4、安装变压器的地基应预埋地脚螺栓,螺栓位置参照变压器的外形图,与变压器的底座安装孔相对应,并将变压器固定牢固。出厂时配有小车轮的变压器,变压器就位后应将小车轮卸下并按前述方法固定。

  5、当变压器拆卸成几部分并分别包装时,用户应将产品拆卸一览表所示所有零部件及紧固件全部安装到位,恢复产品外形图所示整体外形。

  6、用户在连接产品进出线时,应将电缆或母线支撑夹持牢固,避免产品的接线端子承受过大的拉、压应力。
