200KVA干式变压器规格

发布日期:2020/12/9 14:42:11      信息来源:电力变压器      人气:113

  200KVA干式变压器采用环氧树脂浇注三相干式变压器具有阻燃防火,无污染,可直接安装在负荷中心。免维护、安装简便。防潮性能好,停运后不经预干燥即可投入运行。损耗低,局部放电量低、噪音小、强迫风冷条件下可以120%额定负载运行。自己备有完善的温度保护控制系统,为变压器运行提供可靠保障。该产品的可靠性指标已经达到国内先进水平。

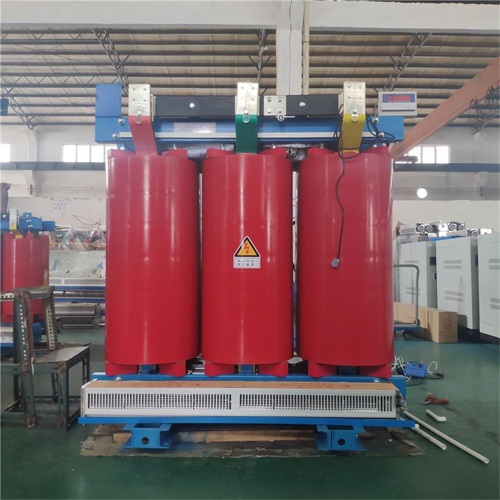

timg (38).jpg

  200KVA干式变压器的产品特点如下:

  1.线圈采用铜导线缠绕或箔绕,以玻璃纤维增强,环氧树脂不加填料真空干燥脱气脱湿整体浇注,机械强度高,抗短路,耐冲击能力强。

  2.高压绕组首末端及中间分接头采用铜嵌件预埋结构,刚性好、便于调档,美观整齐。

  3.铁芯采用优质晶粒取向冷轧硅钢片叠置,45度全斜阶梯接缝。表面用树脂绝缘涂层覆盖,耐潮湿、防锈防噪。

  4.铁芯、夹件和线圈之间采用弹性件夹紧,使线圈处于稳定状态,以降低噪音。

  5.变压器按自冷设计,整体浇注的高(低)压线圈筒壁内部预留有纵向通风道,可配备强迫风冷装置(冷却风机),采用强迫风冷装置后,可提高输出容量20%。

  6.配有温控器,在低压线圈顶部的预埋孔内放置铂电阻,以监测变压器绕组升温,自动启停冷却风机并设有故障报警,超温报警和超温跳闸功能,为干式变压器提供可靠的过载保护装置,从而提高干式变压器运行的安全性。

  结构特点:

  铁芯采用进口优质冷轧硅钢片,三阶全接缝结构,芯柱采用F级无纬带绑扎,铁芯表面采用环氧树脂包封,降低了空载损耗,空载电流和铁皮噪声,夹件和紧回件经特殊表面处理,使产品外观质量有了进一步提高。

  温控系统和冷风系统采用横流顶吹风冷却风机,该冷却风机具有噪声小,风压高,外型美观等特点,增强了变压器的过载能力。温度控制采用智能温控仪,提高了变压器运行安全可靠性。

  保护外壳对变压器作进一步安全保护,防护等级有IP20,IP23等,外壳材料也有铝合金、冷轧硅钢板,不锈钢等供用户选择,低压出线用标准母线排出线,侧出线和顶出线均可,也可为用户设计特殊出现方式。

  200KVA干式变压器使用条件

  环境高度不超过1000m,若环境温度高于40℃或者海拔超过1000m时,应按GB6450的有关规定作适当的定额调

  外壳防护等级有IP20、IP23等形式。

  冷却方式有空气自冷的强迫风冷两种。对空气自冷和强迫风冷的变压器,均需保证变压器的安装环境具有良好的通风能力,当变压器安装在地下室或者其他通风能力差的环境时,须增设散热通风设置,通风量按1kw损耗需4m3/min风量选取。

  产品特点:

  200KVA干式变压器性能优越,其性能指标达到国际先进水平。安全,阻燃防火,可直接安装在负荷中心。免维护、安装简便,综合运行成本低。防潮性能好,可在湿度下正常运行,停产后不经预干燥即可投入运行。损耗的、局部放电量低、噪声小、散热能力强。机械性能好,抗短路能力强,高压绕组用高强度玻璃丝线绕制,低压绕组选用进口优质铜箔绕制,并在真空状态下浇注而成。200KVA干式变压器配备由完善的温度保护控制系统,为变压器安全运行提供可靠保障。

  适用范围:

  200KVA干式变压器使用于机场、车站、大型商场、高层住宅等防火要求较高的场所。

  200KVA干式变压器是各种电源及电气设备的主要部件,隔离变压器由圆筒式绕组和迭片式铁芯组成,本公司采用先进的制作工艺,有进口绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。
