　　SCB10-250KVA/10KV/0.4KV干式变压器安装的过程中也是要注意很多的问题的，安装也是要讲究规范的。干式变压器安装的主要的规范是有哪些呢?对于干式变压器安装的规范和主要的措施是有以下几种的：

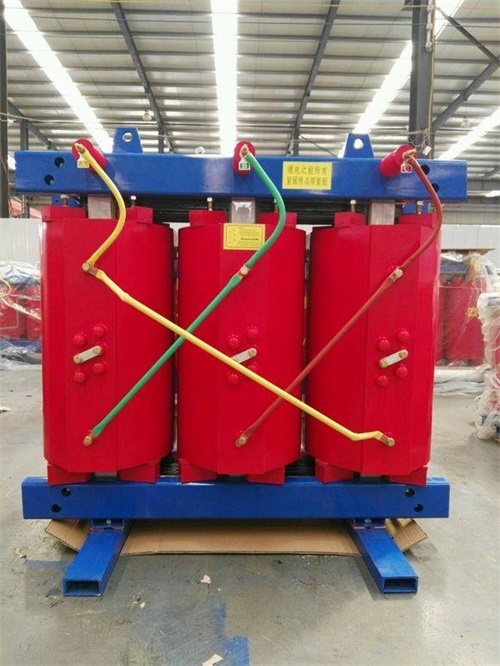

timg (31).jpg

　　干式变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定容量，一二次额定电压，电流，阻抗，电压%及接线组别等技术数据。

　　干式变压器的容量，规格及型号必须符合设计要求。附件备件齐全，并有出厂合格证及技术文件。

　　型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

　　螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

　　其它材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。

　　二、主要机具

　　搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。

　　安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。

　　测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，电桥及测试仪器。

　　三、作业条件

　　施工图及技术资料齐全无误。

　　土建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求。

　　屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

　　室内粗制地面工程结束，场地清理干净，道路畅通。

　　四、操作工艺

　　设备点检查

　　设备点件检查应

　　由安装单位、供货单位、会同建设单位代表共同进行，并做好记录。

　　按照设备清单，施工图纸及设备技术文件核对干式变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。

　　干式变压器本体外观检查无损伤及变形，油漆完好无损伤。

　　绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。

　　干式变压器二次搬运

　　干式变压器二次搬运应由起重工作业，电工配合。好采用汽车吊吊装，也可采用吊链吊装。

　　干式变压器搬运时，应注意保护瓷瓶，好用不箱或纸箱将高低压瓷瓶罩住，使其不受损伤。

　　干式变压器搬运过程中，不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在干式变压器重心以下，以防倾斜，运输倾斜角不得超过15度，防止内部结构变形。

　　以上是常见的干式变压器的安装的主要的规范和措施供大家进行参考，对于干式变压器在进行安装的过程中您还有什么其他的疑问和问题的话请和我们的厂家以及技术人员进行了解吧!
