干式变压器的空载损耗相关的计算

发布日期：2020/12/21 9:38:14      信息来源：电力变压器      人气：47

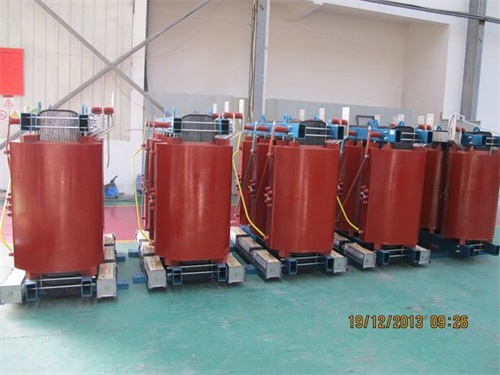

　　干式变压器是一种重要的电力设备和用电器，干式变压器也是需要一定的空载损耗的，这是干式变压器的重要的一种物理属性。干式变压器的空载损耗影响着和干式变压器的效率的使用，保证了干式变压器的正常的使用。那么对于干式变压器的空载损耗相关的计算是什么呢?

　　1，国家标准规定的空载损耗值;正规厂家不超过此值，但是有造误差，都比较接近。1653偏差不超过10%;所以具体值问厂家才能知道。一般都接近此值，小厂略微超过此值。

　　2，包封线圈配电变 /非包封线圈配电变 /包封线圈电力变/非包封线圈电力变 ，9型变压器 2349 2682 2520 2862 ，10型变压器 2088 2384 2240 2544 。

　　3，计算考虑一年变压器不下网，全年都挂网运行; 假如是SCB9-1250/10-0.4的话，是包封线圈配电变，是9型的，一年的空载用电量就是：2.349*24*365=20577.24kWh; 假如是SCB10-1250/10-0.4的话，是包封线圈配电变，是9型的，一年的空载用电量就是：2.088*24*365=18290.88kWh; 假如SGB9-1250/10-0.4，是非包封配电变，是9型的，一年的空载用电量就是：2.682*24*365=23494.32kWh。

　　1安装工艺流程

　　电力干式变压器安装工艺流程如下图1所示：

　　2基础验收

　　干式变压器就位前，要先对基础进行验收，并填写“设备基础验收记录”基础的中心与标高应符合工程需要，轨距应与干式变压器轮距相吻合，具体要求：

　　2.1轨道水平误差不应超过5mm.

　　2.2实际轨道不应小于设计轨道，误差不应超过+5mm。

　　2.3轨面对设计标高的误差不应超过±5mm。

　　3开箱检查

　　3.1设备点件检查应由安装单位、供货单位、会同建设单位及监理单位代表共同进行，并作好记录。

　　3.2按照设备清单，施工图纸及设备技术文件核对干式变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。

　　3.3干式变压器本体外观检查无损伤及变形，油漆完好无损伤。

　　3.4油箱封闭是否良好，有无漏油、渗油现象，油标处油面是否正常，发现问题应立即处理。

　　3.5绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。

　　以上是常见的干式变压器重要的空载损耗的常见的计算的方法，对于这个计算方式您还有什么其他的疑问和意见的话请登录我们的网站进行详细去了解吧!
