　　本体绝缘包含一次绝缘、灯间绝缘、铁心绝缘、外装绝缘。使用的材料有纸板、环氧树脂、各种绝缘材料、变压器油、电工木材等。变压器油不仅具有良好的绝缘性能，而且有助于变压器的散热。

　　绕线：绝缘偏平铜线或绕线型的圆铜线制成。那个由两组构成。1级和2级(高压和低压)。一次线圈输入一次能量到变压器，完成激励过程，另一部分填充到二次线圈。二次线圈把磁能转换为电能传输,线圈通常根据一定的电路连接方法(D角连接或Y星连接)连接。

　　铁心：普通变压器用硅钢板制作，线圈变压器铁心用硅钢板制作。有两个功能。一个是通过原边线圈的交流，形成频率的交流磁束。另一个是通过铁芯内的交流磁通诱导，副边线圈产生电势，形成低电压。电源。核心是进行电能、磁能、电能转换的主体。

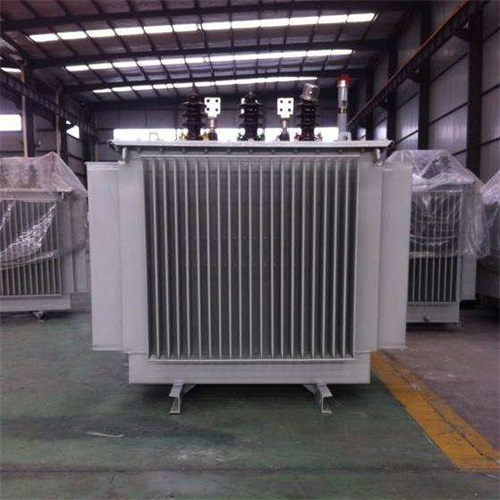

　　油箱和底座：油箱有变压器油，用于绝缘和冷却。那个是用钢板做的。要求机器强度高，变形小，焊接部不漏。采用波纹板结构。变压器不仅满足散热要求，还满足变压器油的膨胀要求，清除油枕、变压器油与空气的隔离良好，使油的氧化速度大幅下降。

　　油浸式变压器的基本原理：一次线圈的两端加上正弦波交流电压U 1，导体中有交流I 1，发生交流磁通1。它形成由线圈和二次线圈沿磁芯封闭的磁路。二次线圈诱发互相感应电位U2，一次线圈也诱发自我感应电位E 1。e 1的方向与施加电压u 1的方向相反，其振幅相似，i1的大小受到限制。为了维持磁通量1的存在，需要一定的电力消耗，油浸式变压器本身也有一定的损失。二次负荷没被连接,不过，一次线圈有一定的电流。当二次线圈连接到负载时，二次线圈产生电流I2，因此，与一个方向相反的磁通量2发挥抵消作用，降低磁心内的全磁通量，降低一次自感电压e1。一次电流的增大表示一次电流与二次负荷密切相关。是的。

　　随着二次负荷电流增加，I 1和1增加，1增大补充2取消的磁束，炉芯的全磁通保持恒定。如果不考虑油浸式变压器损失，理想的油浸式变压器的二次负荷消耗的电力被认为是从一次电源得到的电力。油浸式变压器可以根据需要改变二次线圈的数量来改变二次电压，但不能改变由负荷消耗的电力。
