油浸式变压器的15个组成

　　油浸式变压器组成有15个部分，主要组成有10个，其功能解释如下：

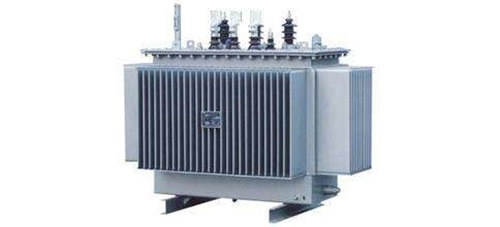

timg (3).jpg

　　⑴ 信号式温度计：信号式温度计也叫压力式温度计。

　　⑵ 吸湿器：吸湿器又叫呼吸器，内装硅胶。

　　⑶ 油标：又称油位计。

　　⑷ 油枕：油枕也称储油柜，安装在变压器的顶端，与本体之间由管路相连。

　　⑸ 安全气道：又称防爆管。

　　⑹ 气体继电器：又称瓦斯信号继电器。

　　⑺ 分接开关：用于调整变压器二次侧(即输出次级)电压。

　　⑻ 油箱：油箱由箱体构成，内装器身和变压器油。

　　⑼ 器身：变压器器身是指变压器的主体，即铁心和线圈。

　　⑽ 变压器油：冷却传导热量。

　　按照绕组的多少来分，可分为双绕组变压器和三绕组变压器。通常的变压器都为双绕组变压器，即在铁芯上有两个绕组，一个为原绕组，一个为副绕组。三绕组变压器为容量较大的变压器(在5600千伏安以上)，用以连接三种不同的电压输电线。在特殊的情况下，也有应用更多绕组的变压器。

　　按照结构形式来分类，则可分为铁芯式变压器和铁壳式变压器。如绕组包在铁芯外围则为铁芯式变压器;如铁芯包在绕组外围则为铁壳式变压器。二者不过在结构上稍有不同，在原理上没有本质的区别。电力变压器都系铁芯式。

　　按照绝缘和冷却条件来分，可分为油浸式变压器和干式变压器。为了加强绝缘和冷却条件，变压器的铁芯和绕组都一起浸入灌满了变压器油的油箱中。在特殊情况下，例如在路灯，矿山照明时，也用干式变压器。

　　此外，尚有各种专门用途的特殊变压器。例如，试验用高压变压器，电炉用变压器，电焊用变压器和可控硅线路中用的变压器，用于测量仪表的电压互感器与电流互感器。
