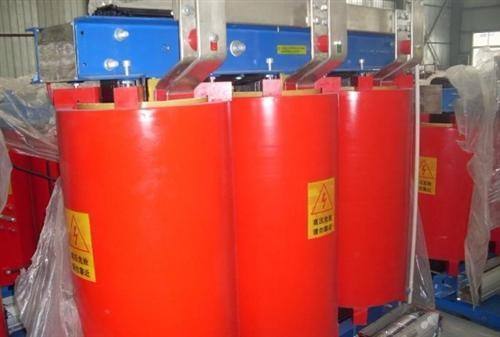

干式变压器的铁芯

发布日期：2021/1/28 9:24:28      信息来源：电力变压器      人气：58

　　干式变压器的铁芯采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.下面让我们跟随小编去看看有哪几种绕组方式吧!

　　(1)缠绕式

　　(2)环氧树脂加石英砂填充浇注

　　(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构)

　　(4)多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)

　　干式变压器高压绕组一般采用多层圆筒式或多层分段式结构，低压绕组一般采用层式或箔式结构。

　　对于大功率整流设备，需要脉冲数也较多，脉冲为18、24、36等应用的日益增多，这就必须在整流变压器一次侧设置移相绕组来进行移相。移相绕组与主绕组联系方式有三种，即曲折线、六边形和延边三角形。

　　用于电化学行业的整流变压器的调压范围比电炉变压器要大得多。对于化工食盐电解，整流变压器调压范围通常是56%-105%，对于铝电解来说，调压范围通常是5%-105%。常用的调压方式如电炉变压器一样有变磁通调压，串联变压器调压和自耦调压器调压。

　　另外，由于整流元件的特性，可以在整流电炉的阀侧直接控制整流元件导通的相位角度，可以平滑的调整整压电流的平均值，这种调压方式称为相控调压。实现相控调压，一是采用晶阀管，二是采用自饱和电抗器，自饱和电抗器基本上是由一个铁心和两个绕组组成的，一个是工作绕组，它串联联结在整流变压器二次绕组与整流器之间，流过负载电流，另外一个是直流。

　　控制绕组，是由另外的直流电源提供直流电流，其主要原理是利用电磁材料的非线性变化，使工作绕组电抗值有很大的变化。调节直流控制电流，即可调节相控角a，从而调节整流电压平均值。
