　　本发明要解决的技术问题，是提供一种结构新颖，变压器线圈耐高温、任何意外常规火源无法引燃、一旦变压器意外起火烟雾少，燃烧时间短且使用寿命长的真空浸渍式干式变压器。

　　采用的技术方案是：

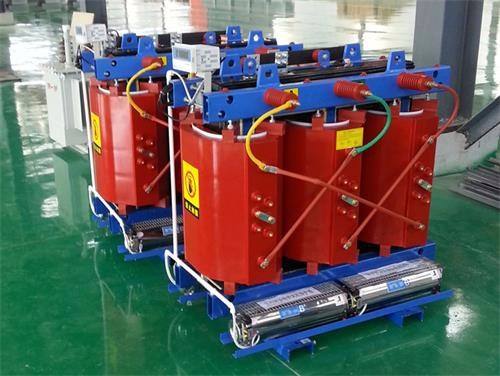

　　真空浸渍式干式变压器，包括铁心、线圈、夹件、高压引线、低压引线器身绝缘和小车部分。铁芯由心柱、轭铁构成。

　　低压线圈分别同心地套装在铁心心柱上，低压线圈与心柱间通过腰型撑条撑紧;高压线圈分别同心地套装在低压线圈外面，高、低压线圈之间以及低压线圈各层之间通过“腰”型撑条撑紧。高、低压上、下夹件分别通过全纹拉螺杆夹紧铁心的上、下轭铁。小车部分是通过高、低压线圈的下夹件固定在小车部分的槽钢上，在槽钢上安装支架来支撑小车轮子。其要点是：

　　1、对称设置在铁心的上、下轭铁两侧的上、下夹件分别通过全纹拉螺杆夹紧铁心。夹件采用钢板折弯制成，这种结构易于控制尺寸，强度高，更适用于干式变压器的出线及线圈压装，且外形美观。

　　2、低压线圈采用双玻璃丝包扁铜线与大线规裸铜线共同绕制的圆筒式线圈结构，线圈的起末头都在变压器身的上部，线圈出线方便，易操作，同时避免过多的引线焊接，使得线圈的电阻更易平衡。低压引线采用由不饱和聚酯玻璃纤维增强模塑料材料制成的低压引线绝缘子支撑。这种低压引线绝缘子耐高温，机械强度高，抗剪切力强。

　　3、高压线圈端部支撑采用陶瓷绝缘子与三角形钢板配合的支撑结构，这种结构可灵活调节对线圈的压力及压紧位置。采用这种高强度陶瓷绝缘子支撑，可增加爬距，具有良好的抗突发短路电流的承受能力且外型美观。

　　4、高压引线采用型的高压端子母线结构，用户接线方便，且富有立体感，美观大方。高压引线由高强度陶瓷绝缘子支撑，其强度高、且耐高温、不燃烧、材料不老化、防潮性能好，其伞裙增加了爬电距离。高压引线外包耐高温的聚乙烯的粘带，不仅包装方便，且耐高温。

　　5、本实用新型的高、低压线圈采用真空加压浸渍，绝缘漆膜厚度为0.6-0.8mm，由于无需浇注，在绕制线圈过程中，可布置任意个气道，采用陶瓷垫片做气道垫片，陶瓷垫片厚度5-20mm，陶瓷垫片具有机械强度高、不燃烧、外形美观等优点，且陶瓷垫片有瓷裙的效果，因此防污能力强。

　　变压器是电力工业中，特别是输变电过程中必不可少的关键设备之一。从世界范围而言，防火和环保意识在不断加强，尤其是对能源产品的选择和使用。
