油浸式变压器的装配图
发布日期：2021/3/5 15:26:37 信息来源：电力变压器 人气：67

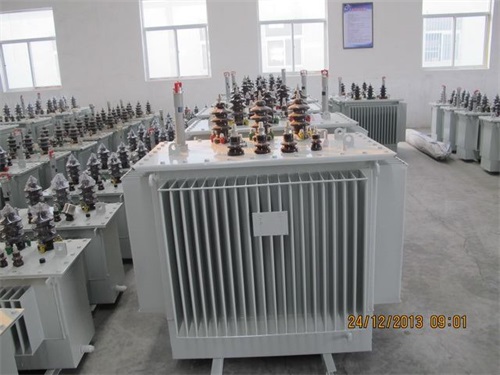

油浸式变压器是一种重要的用电设备和用电器，同时油浸式变压器的各种功能的发挥和各项部件的功能是比较重要的。油浸式变压器装配是油浸式变压器重要的一种操作，油浸式变压器装配也是需要很多的技术的，一般装配图是要进行看懂的。那么常见的油浸式变压器装配图能不能看得懂呢?看装配图的步骤是有哪些呢?一起来进行详细看一下吧：
识读油浸式变压器装配图的一般步骤：
1、概括了解。先看标题栏了解机器的名称和图样比例，再看明细表中组成零件数员，并按顺序号查明各零件名称和所在位置。
2、分析视图。主视图能反映机器各部分之间装配关系，以及运动传递关系，必须重点识读，然后再看左视图，俯视图，从而全部掌握零件间的相互关系，并确定关键性零件。
3、分析工作原理和传动关系。
4、分析装配关系。搞清运动关系，配合关系，连接和固定关系，定位和调。
以上是常见的油浸式变压器装配图的主要的识别的步骤，您能够看得懂油浸式变压器的装配图吗?一起来进行探讨其中的奥妙吧!
