油浸式变压器中独立的油系统

发布日期：2021/3/18 10:32:22      信息来源：电力变压器      人气：65

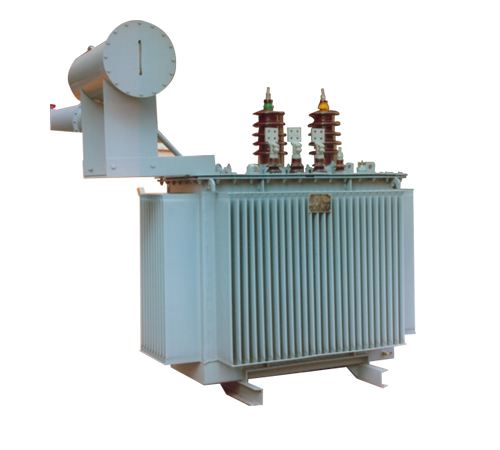

　　油浸式变压器有几个互相隔离的独立油系统。在油浸式变压器运行时，这些独立油系统内的油是互不相通的，油质与运行工况也不相同，要分别做油中含气色谱分析以判断有无潜在故障。

　　一、高压出线箱内油、或点气出线箱内油。三相 500kV 变压器的高压出线通过波纹绝缘隔离油系统。这个油系统主要起绝缘作用。60kV 及以上电压等级的全密封。这个油系统内的主要起绝缘作用，或增加油电容式套管内绝缘纸的电气强度。在主体内注油时，应将套管端部接线端子密封好，以免进气。为简化结构，这个油系统也可通过连管与主体内油系统相联或设计成单独的油系统。

　　二、有载分接开关切换开关室内的油虽与主体内油隔离，但在真空注油时，为避免破坏切换开关室的密封，应与主体内油同时真空注油，在真空注油时，使这两个系统具有相同的真空度，必要时也应将这个系统的储油柜在抽真空时隔离。为结构上方便，主体的储油与切换开关室的储油柜设计成一互相隔离的整体。有载分接开关切换开关室内的油。这部分油有本身的保护系统，即流动继电器、储油柜、压力释放阀。这个开关室内的油起绝缘与熄灭电流作用。油会在切换开关切断负载电流时产生的油中去，这个油系统要良好的密封性能，即使在切换过程中产生电弧压力也要保护密封性能。

　　三、在对油浸式变压器进行各种绝缘试验时，先放气通过放气塞释放可能存储的气体。可通过分析各个系统的油中含气色谱分析可预判有无潜在故障。每一油系统都要满足运行的要求，如吸收油膨胀与收缩时油体积的变化，放油用阀门、放气塞、冷却器与散热器与主油箱的隔离阀等。每一油系统具有良好的密封性能，有载分接开关切换开关室内的油应能单独更换而不放出主体内油，运输时主体内油可放出而充干燥氮气。

　　四、同一油系统的变压器，油基不同的油是不能混用的。每一油系统应注意在负温时的油特性，如主体内油在负温时油的粘度大，流动性差，散热性差。有载分接开关切换开关室内油在负温时会影响切换过程加长，使过渡电阻温升增加。
