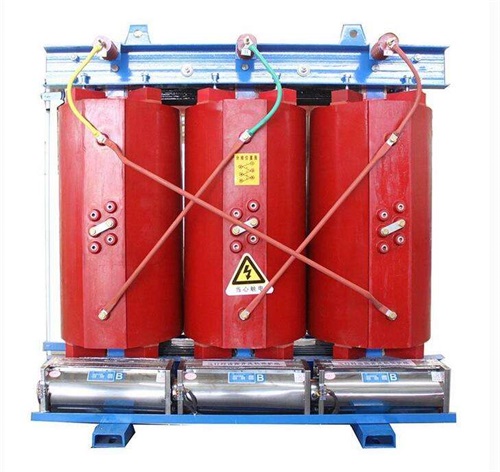

干式变压器如何绕线

　　在干式变压器的使用过程中，为了保证干式变压器正常运行，需要对干式变压器内部结构进行多个绕线设计，互感器绕线方法有很多种，下面我们具体介绍一下。

timg (36).jpg

　　密绕：密绕是指线与线之间紧密地靠在一起，在绕线过程中，线不能分层或交叉等现象，如：一层不允许有第二层的密绕，线与线之间不允许有缝或交叉等现象。

　　一是排列均匀紧密;排线无打结，无交叠，无交叠，上一层无陷落现象。

　　均绕：均绕即两条线之间的距离大致相等，绕满整条线圈，起收线靠近端控胶带，但不允许上控胶带。

　　一是绕满整个绕线范围;

　　两条线之间的距离大致相等;

　　起收线均靠端控带绕线，且无上端控制。

　　并绕：两条以上的WIRE线同时平行地绕同一组线，彼此平行地绕，不能交叉，不能挂错脚位，进出线要成直角。

　　这种绕线方法大致分为四种情况：

　　同群并绕;

　　异群并绕法;

　　多组并绕法;

　　不同组或同组双并绕。

　　第四，同层绕线

　　同层绕线是指两个或多个绕组绕在同一层上，每条绕线之间的起收线彼此隔离;

　　绕线应均匀，排线紧绕线时线不可爬上端控带，进出线应成直角，具体要求应符合作业指导书。

　　第五，居中绕圈。

　　居中绕线指的是在骨架上的绕线区中间进行的一种绕线方式，如图A、B所示，大小大致相等，即“A”=“B”;

　　绕出线圈应均匀，进出线圈应成直角，具体按照作业指导书的要求是居中绕或中间绕。

　　上面是干式变压器线圈常见的几种绕线方式，大家掌握好了，这样的话就可以确保干式变压器的绕线安全稳定!
