干式变压器的铜损
发布日期：2021/7/7 16:33:14 信息来源：电力变压器 人气：26

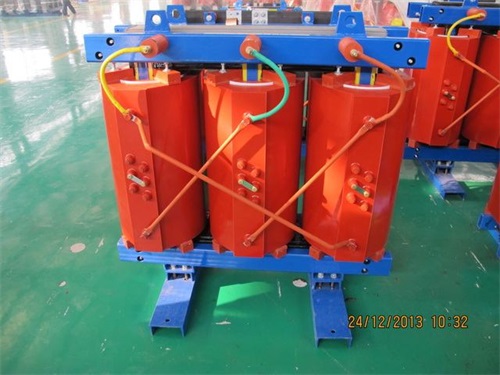

干式变压器空载损耗(铁损)是1830W，负载损耗(铜损)是8460W，短路阻抗影响变压器的无功损耗，如果功率因数在98%以上，短路阻抗对变压器的损耗影响不大。
干式变压器的损耗按GB10228的规定是空损：2.35kW负损：10.26kW(120度)负荷率在90%时候的总损=2.35+10.26×0.9×0.9=10.66kW一个月的总耗电量=10.66×24×30=7675千瓦时干式变压器以其高效、节能、环保等许多优点已在民用建筑中被广泛采用。
但是发现在许多工程方案设计的电力负荷计算中有的设计人员在进行干式变压器的有功及无功功率损耗计算时仍旧沿用旧的简化即ΔP = 0.02 Sjs ΔQ = 0.1 Sjs )进行计算经过反复比较, 发现由此简化算式计算出的结果远比运用正式的计算公式计算出的结果要大这也充分体现了干式变压器的节能特点换句话说若仍沿用旧的简化算式来计算干式变压器的损耗则干式变压器的节能特点在设计中从体现。
另外当需要通过电力负荷计算来得到变压器高压侧的Pjs Qjs 、Sjs及cosφ等数据时由于变损的计算偏差将导致上述高压侧各数据的不准确。因此在实际的工程计算中我认为应该按照变压器损耗的正式计算公式来进行计算。
但是由于变损计算涉及变压器的参数较多计算相对繁琐 故根据干式变压器的参数重新对变损公式行简化以达到既方便计算,又使计算结果接近实际值的目的。
