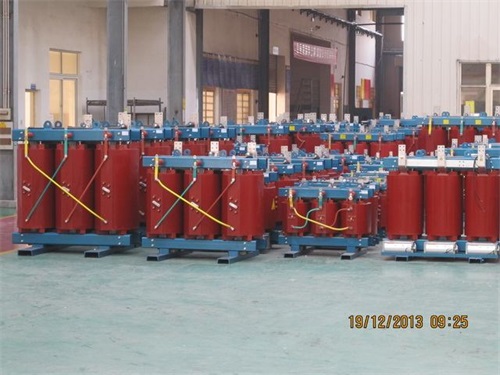

scb10型干式变压器产品

　　我们公司供应干式变压器，SCB10-1250/10干式变压器，电力市场变压器价格，干变价格，专业销售，质优价廉，scb10型干式变压器产品简介：


　　scb10型干式变压器材料优质、配方科学,采用先进的生产检测设备按严格的工艺生产而成。

　　scb10型干式变压器使用条件：

　　1、环境温度：-50℃~+50℃

　　2、海拔高度：≤1000m

　　3、其它超出本技术条件规定的内容，由用户与我公司技术部协商处理，并在订货时注明!

　　选择干式变压器铁芯横截面积：

　　S=1.25×根号P=1.25×根号100=1.25×10≈13(平方CM)，

　　EI形铁芯中间柱宽为3CM，叠厚为4.3CM，即3×4.3

　　求每伏匝数：N=4.5×100000/B×S

　　B=硅钢片导磁率，中小型干式变压器导磁率在6000～12000高斯间选取，现今的硅钢片的导磁率一般在10000高斯付近，取10000高斯。

　　公式简化：N=4.5×100000/10000×S=45/S

　　N=45/13≈3.5(匝)

　　初、次级匝数：N1=220×3.5=770(匝)N2=12×3.5=42(匝)

　　二、在计算次级线圈时，考虑到干式变压器的漏感及线圈的铜阻，故须增加5%的余量。

　　N2=42×1.05≈44(匝)

　　求初、次级电流：I1=P/U=100/220≈0.455(A)I2=P/U=100/12≈8.33(A)

　　三、求导线直径：(δ是电流密度，一般标准线规为每M㎡：2～3A间选取，取2.5A)

　　D=1.13×根号(I/δ)D=1.13×根号(0.455/2.5)=0.48(MM)D=1.13×根号(8.33/2.5)=2.06(MM)初级线径：Φ0.48，匝数：770;次级线径：Φ2.06，匝数：44

　　scb10型干式变压器具有可靠性高,使用寿命长的特点，根据不同的使用环境,可配置不同防护等级的外壳或不配置外壳，它可作为油浸式变压器的更新换代产品,适用于高层建筑、商业中心、机场、隧道、化工厂、船舶等重要或特殊环境场所。
