电力变压器型号及参数大全

　　电力变压器的重要性能参数一般都标明在电力变压器的铭牌上，一般包括短路容量、额定电流、额定电压、冷却方式、额定频率、绝缘电阻、绕阻联接组、相数、阻抗电压等。

　　此外，电力变压器的性能参数也有空载损耗、负载损耗、温度方法、空载电流、吊重、油重、总重、运送重、油箱承受真空能力等。

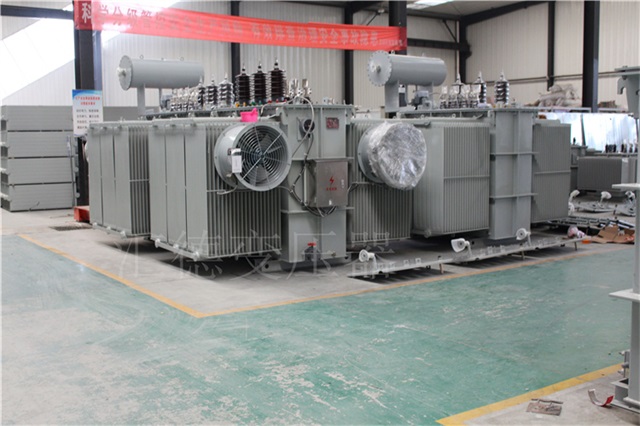

电力变压器

　　三、电力变压器在线路中的符号标志

　　电力变压器一般用于电气设备的控制线路及其电力线路中，是电器设备控制线路中比较常用的设备之一，因此掌握电力变压器在线路中的符号标志也是很重要的。电力变压器在线路中一般用字母“T”表明，并用符号图片开展标志。

　　电力变压器的一般符号图片有两种，各自用以电力线路和电气线路中，其中电压输入端为电力变压器的初级绕组，电压输出端为电力变压器的次级绕组。此外含有磁芯或中心抽头的电力变压器，在其符号图片之中有所表明。

　　有些电力变压器在符号图片中还能够凸显出电力变压器的连接方式。

　　在具体的线路中，单相电力变压器的连接方式有两种，分别是串连方式及并接方法，如图1-16所示。电力变压器经串连可以获得较大的额定电流，而并接可以获得较大的额定电压。

　　电力变压器内部绕阻较多，最常用的便是星形(Y形)的联结方法，这种结构是指电力变压器的初级绕组以Y形开展联接，即每个绕阻的尾端连接到中性线上，绕阻的另一端与相应的线路进行连接，如图1-17所示。

　　电力变压器在线路中最常用的便是Y-Y形联接，即初级绕组和次级绕组均用Y形的联接方法，如图1-18所示。
