S13型油浸式变压器

S13型油浸式变压器

山东汇德变压器制造有限公司生产的S13型油浸式变压器结构：

1 铁心：采用三相三柱式内外框卷制结构，心柱为多级阶梯圆形截面; 铁心卷制后经真空退火去除应力；槽形弯折夹件，拉螺杆拉紧器身；铁心表面涂刷专用胶，保证铁心不变形、不生锈。

2 绕组及器身：低压绕组1～6根导线并绕的四层或双层圆筒式(500kVA及以下)或螺旋式(630kVA及以上)绕组；导线均采用无氧铜拉制；高低压绕组层间绝缘为菱格点胶纸；高压绕组轴向油道高低压间主空道油隙为撑条帘结构；铁轭绝缘与梯形垫块合为一体，使器身均匀受压；器身采用新型吊板定位结构，纵向和横向定位，确保器身稳固不位移。

3 油箱：采用波纹油箱，密封式结构，不漏油，免维护。

S13—M—□/□

S:表示 三相变压器

13:表示 性能水平代号

M:表示 全封闭

□:分别表示 额定容量KVA/电压等级

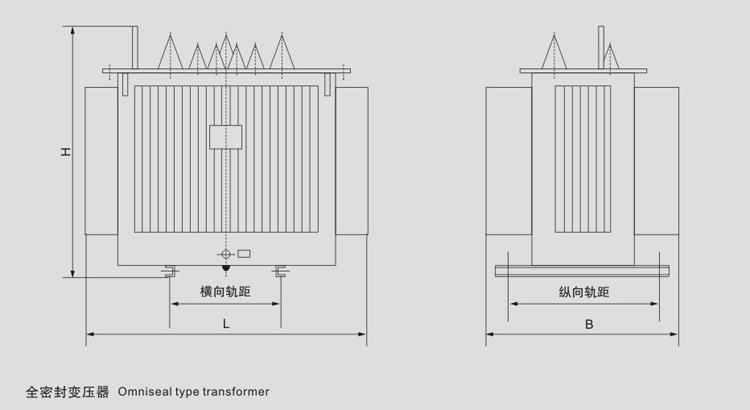

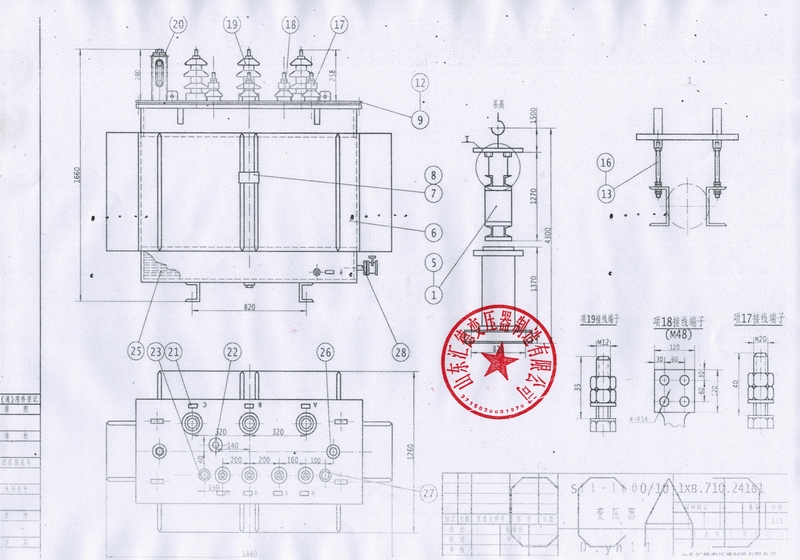

我公司生产的S11/S13型油浸式变压器外形尺寸图：
